태양광 레일 커넥터 개요
태양광 레일 커넥터태양광(PV) 장착 시스템의 핵심 부품으로, 태양광 장착 레일을 연결하고 고정하도록 설계되었습니다. 지붕 및 지상에 설치된 태양광 어레이의 구조적 연속성, 전기 접지 및 기계적 안정성을 보장합니다.
이러한 커넥터는 특히 긴 레일 길이가 필요할 때 유용하며, 설치자가 강도와 정렬을 유지하면서 두 개 이상의 레일 구간을 원활하게 연결할 수 있습니다.
주요 기능
레일 연장– 강도를 떨어뜨리지 않고 원하는 길이로 만들기 위해 두 개의 짧은 레일 섹션을 연결합니다.
구조적 안정성– 시간이 지나도 처짐이나 정렬 불량을 방지하여 직선 정렬을 유지합니다.
전기 연속성– 많은 설계에는 레일 전체의 전기적 결합을 유지하기 위해 통합 접지가 포함되어 있습니다.
간소화된 물류– 현장에서 긴 연속 운행이 가능하면서도 짧은 레일의 운송 및 취급이 가능합니다.

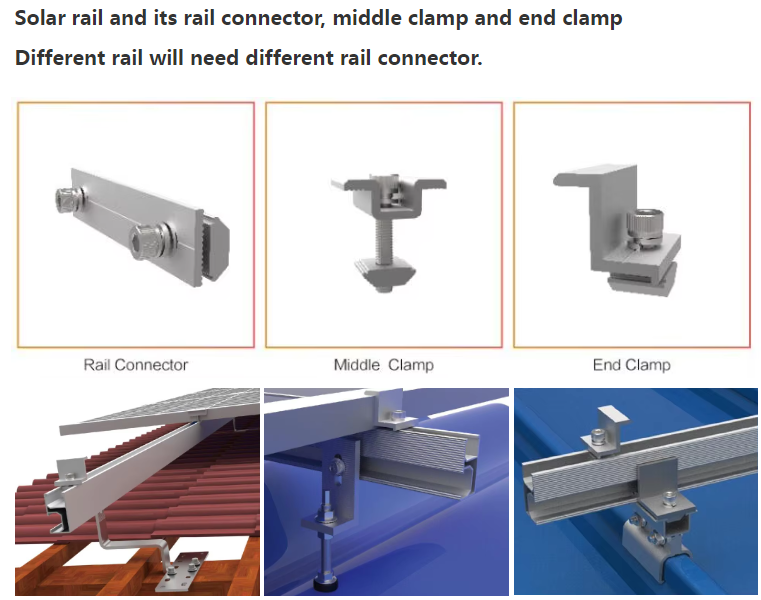

일반적인 유형태양광 레일 커넥터
내부 스플라이스 커넥터–
레일의 중공 프로필 내부에 삽입됩니다.
깔끔하고 간결한 모습을 제공합니다.
종종 셀프 태핑 나사나 볼트로 고정됩니다.
외부 스플라이스 플레이트–
레일 프로필 외부에 설치됨.
일반적으로 볼트와 너트로 고정됩니다.
더 무거운 하중이나 특정 레일 모양에 사용할 수 있습니다.
슬라이드인 또는 클릭핏 커넥터–
도구 없이 또는 최소한의 도구로 설치 가능.
빠른 조립이 가능하도록 설계되어 노동 시간을 절약할 수 있습니다.
접지 스플라이스 커넥터–
전기적 접합을 위해 양극산화 코팅을 뚫을 수 있는 톱니 모양이나 전도성 표면이 있어야 합니다.
UL 2703 등 접지 요구 사항을 준수합니다.
소재 및 마감
알루미늄 합금(6061-T6 / 6005-T5)– 가볍고, 부식에 강하고, 튼튼합니다.
스테인리스 스틸 패스너(304/316)– 야외 및 해안 환경에서 높은 내식성을 제공합니다.
표면 처리– 일반적으로 내구성과 외관을 향상시키기 위해 양극산화 처리되었습니다.
설치 이점
디자인의 유연성– 설치자는 현장 제약 조건과 레일 길이 요구 사항에 맞게 조정할 수 있습니다.
운송 비용 절감– 철도 구간이 짧을수록 운송이 더 쉽고 저렴합니다.
교체 용이성– 전체 레일을 해체하지 않고도 손상된 부분을 교체할 수 있습니다.
호환성– 동일한 장착 시스템 제조업체의 특정 레일 프로필에 맞게 설계되었습니다.
응용 프로그램
주거용 옥상 PV 배열.
상업용 평평한 지붕 태양광 시스템.
카포트와 캐노피 PV 구조물.
