L자형 발판 및 레일 금속 지붕 설치 설명서
1. 첫 번째 단계

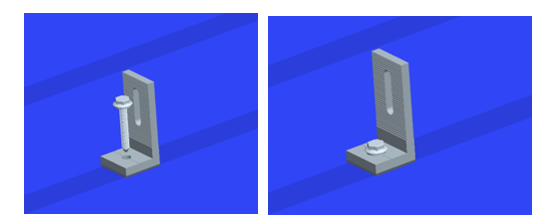

셀프 태핑 나사를 사용하여 고정하세요.L자형 받침대아래 그림과 같이 방수 패드가 있는 금속 지붕 위에
2. 두 번째 단계

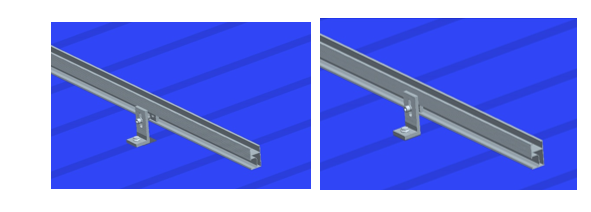

아래 그림과 같이 M8*25 육각 소켓 헤드 볼트, 평와셔, 스프링 와셔 및 슬라이더 너트를 사용하여 레일을 L자형 다리에 고정하십시오.
3. 세 번째 단계

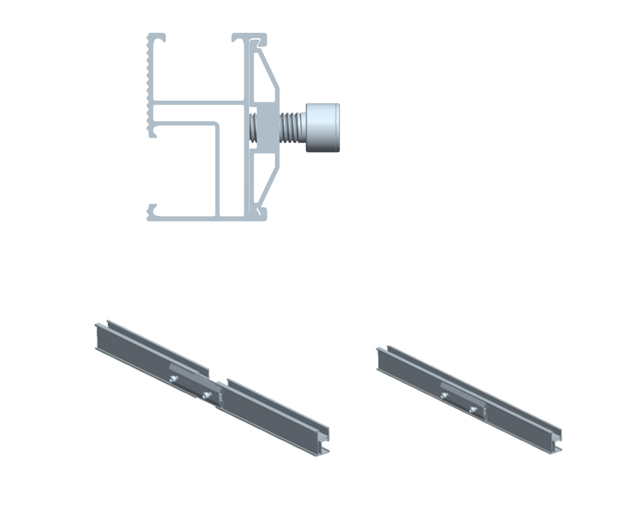

배열 길이가 상당히 길 경우, 아래 그림과 같이 레일과 레일을 레일 커넥터로 고정합니다.
4. 네 번째 단계
아래 그림과 같이 엔드 클램프와 미들 클램프를 사용하여 태양광 모듈을 레일에 고정하십시오.

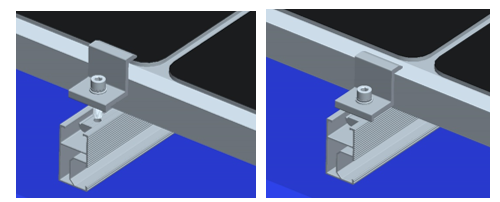

레일에 끝부분 클램프를 고정하여 태양광 패널을 고정하십시오.

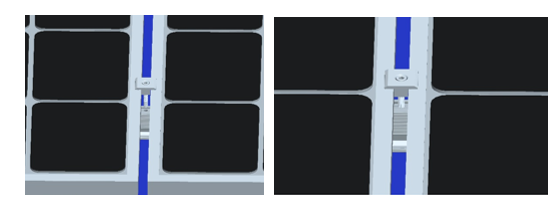

중간 클램프를 레일에 고정하고 두 태양광 패널 사이에 위치시키십시오.

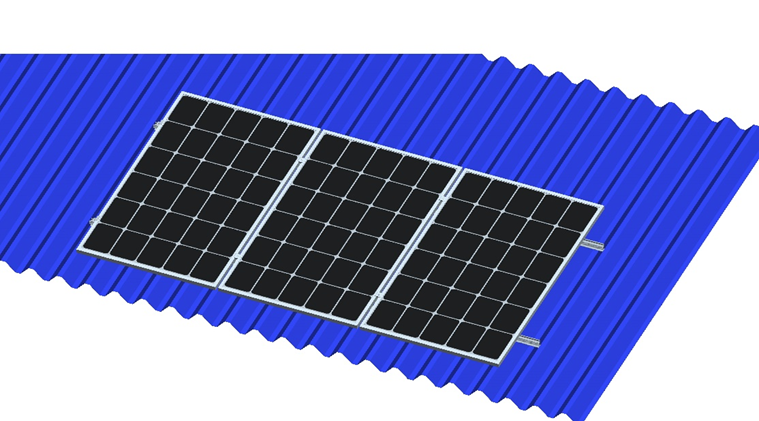

5. 설치 완료
